产品介绍：

　　额定电压0.6/1kV铜芯塑料绝缘预制分支电缆可广泛应用于住宅、办公大楼、宾馆、医院、商场、工厂等配电系统。其主干电缆导体无接头，支线电缆导体接头结构合理，接触电阻极小，不受热胀冷缩影响。并具有优良的抗震性，良好的气密性和防水性，能在潮湿的环境中正常供电，也能在露天及埋地敷设。占地建筑面积小，有利于建筑面积的有效使用，安装简单方便。
　　产品执行企业标准Q/320282GADl3，标准参照采用了GBl2706和JISC2810标准等。
　　电缆导体允许长期工作温度为：交联聚乙烯绝缘90℃；聚氯乙烯绝缘70℃
　　电缆导体允许短路温度为：交联聚乙烯绝缘250℃，持续时间不超过5秒。
　　　　　　　　　　　　　　聚氯乙烯绝缘160℃，持续时间不超过5秒。
　　阻燃型电缆可有效阻止火焰蔓延；低烟无卤型电缆燃烧时不产生有毒气体，仅产生少量烟雾；耐火型电缆可在750—800℃(或950—1000℃)火焰条件下，可维持正常运行90min。

电缆型号、名称：

预制分支电缆的主干电缆和支线电缆规格：

预制分支电缆结构(图片可点击放大)：

　　标准主干电缆和支线电缆都是以与其型号相对应的材料为绝缘和护套，参照IEC、GB、JIS等标准制成的低压电力电缆。一般主干电缆是单芯或拧绞型多芯(二芯至五芯电缆)，支线电缆采用单芯电缆。其结构特性如下：

1、非耐火型电缆结构

•

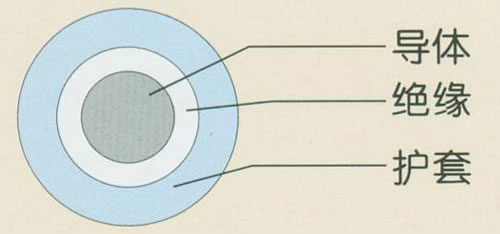

  单芯电缆
•

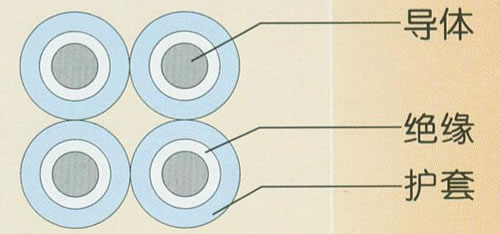

  四芯拧绞型电缆

2、耐火型电缆结构

•

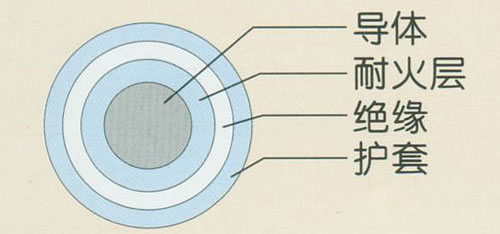

  单芯电缆
•

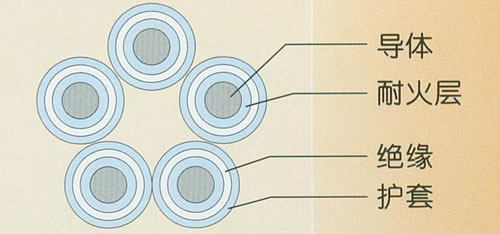

  五芯拧绞型电缆

3、分支接头的结构

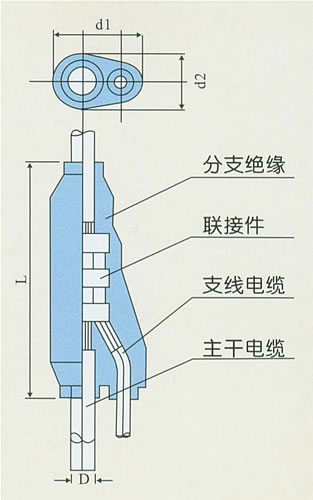

　　预制分支电缆的连接体部分是采用专用PVC或合成材料制成的如右图所示的分支电缆联接体。

主干电缆 mm2	支线电缆 mm2	参考尺寸mm			分接头示意图
		d1	d2	L
10	~10	54	35	95
16	~16
25	~25
35	~35
50	~50	57	38	95
70	~70
95	~95
120	~120	78	52	145
150	~150
185	~185
240	~240	96	70	160
300	~300
400	~400
500	~400	106	80	170
630	~400

预制分支电缆主要技术性能：

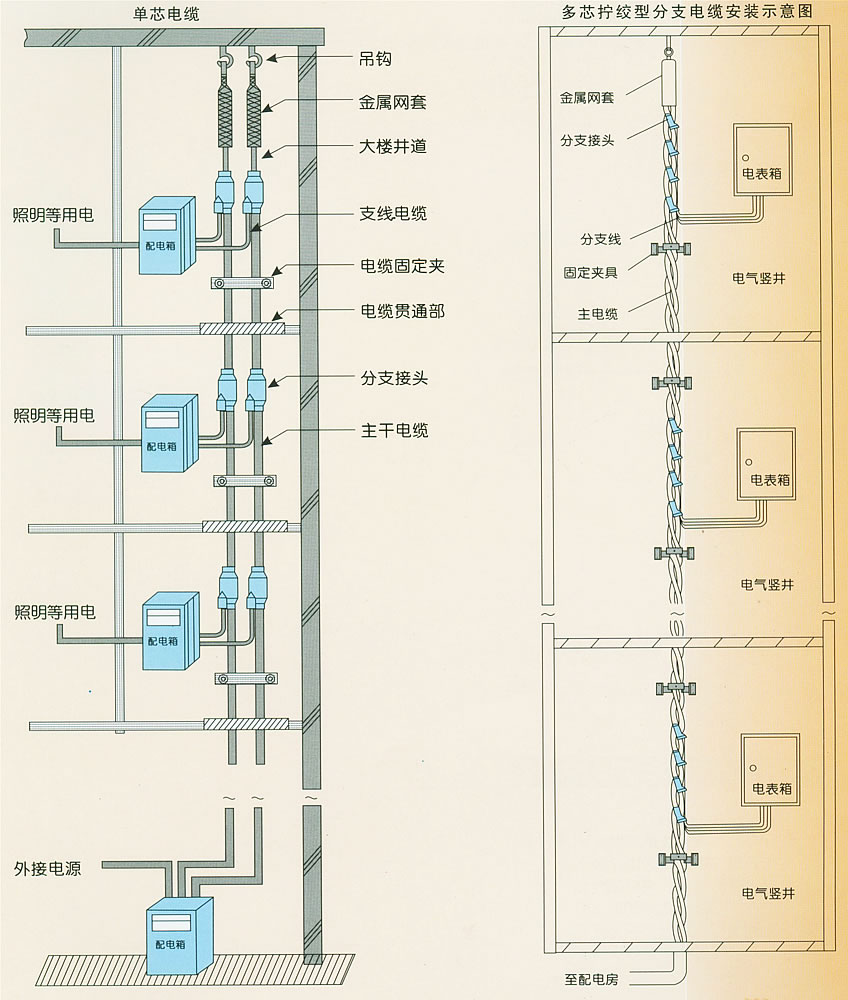

预制分支电缆安装示意图(图片可点击放大)：
